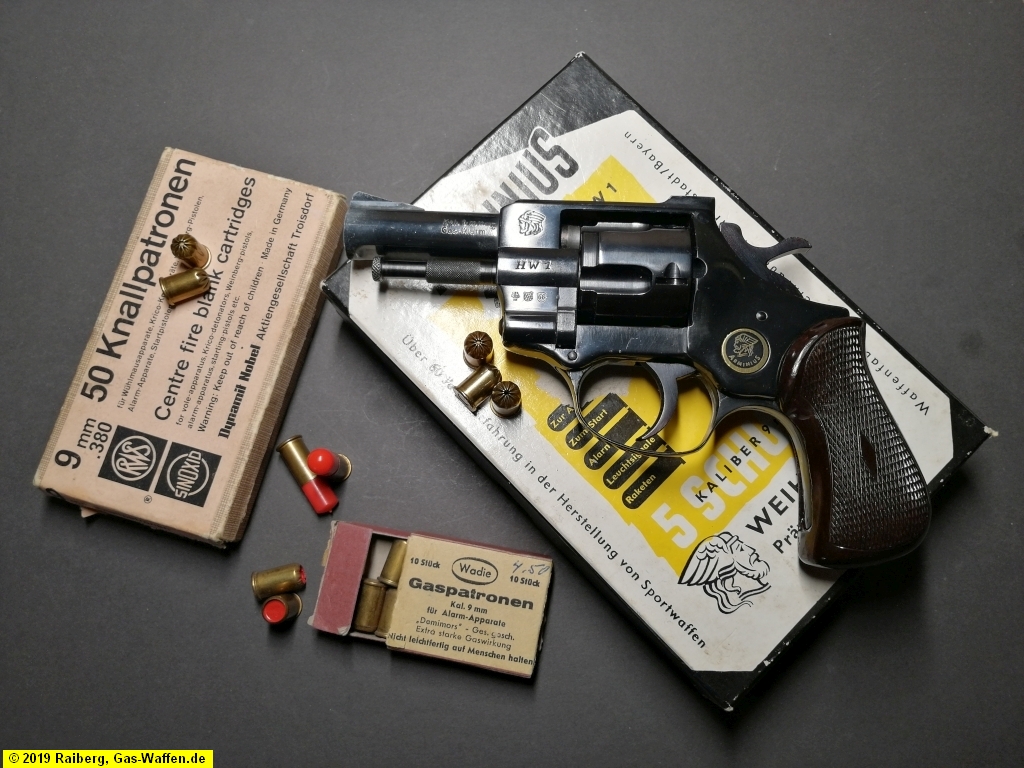

Bild 4.0, ohne Signalsterne
Bei diesen Revolvern handelt es sich um einen Schreckschuss- und Gasrevolver der für das Kaliber 9x17 R Knall eingerichtet ist. Auf der Verpackung wird dieser Revolver als Start- Gas- Alarm-Revolver angegeben. Er hat eine ausschwenkbare Trommel mit gefedertem Sternausstoßer, die Trommel ist für fünf Patronen eingerichtet. Sie hat erweiterte Bohrungen, so dass auch die längeren Korth-Gaspatronen genutzt werden konnten. Der Revolver hat einen Spannabzug mit Rücksprungsicherung, was auch als Rückspringerschloss benannt ist, was bedeutet, dass nach jedem Schuss der Hahn zurückspringt und durch eine Sicherung gehalten wird, so dass bei einem Sturz der Hahn (in diesem Fall) nicht auf den Schlagbolzen schlägt und dadurch das Zündhütchen zündet. Die Sicherung löst sich nur wenn der Abzug gezogen wird oder wenn der Hahn gespannt wird. Die Trommel, der Hahn und weitere bewegliche Teile sind aus Stahl gefertigt, das Griffstück besteht aus Zinkspritzguss und der Griff aus braunem Kunststoff.
Bild 4.1, rechts Seriennummer Bild 4.2, links weitere Beschriftung und Plakette
Bild 4.3, Blick in die Mündung
Die Laufsperre
Im Gegensatz zu den Vorgängern, ist hier eine ca. 6 cm lange Stahlplatte drehbar eingebracht.
Laufaufsatz für Signalsterne
Nein, der Typ 4 wurde hierfür nicht eingerichtet, weder um einen Laufaufsatz benutzen zu können, noch um die Signalsterne direkt aus der Mündung verschießen zu können.
