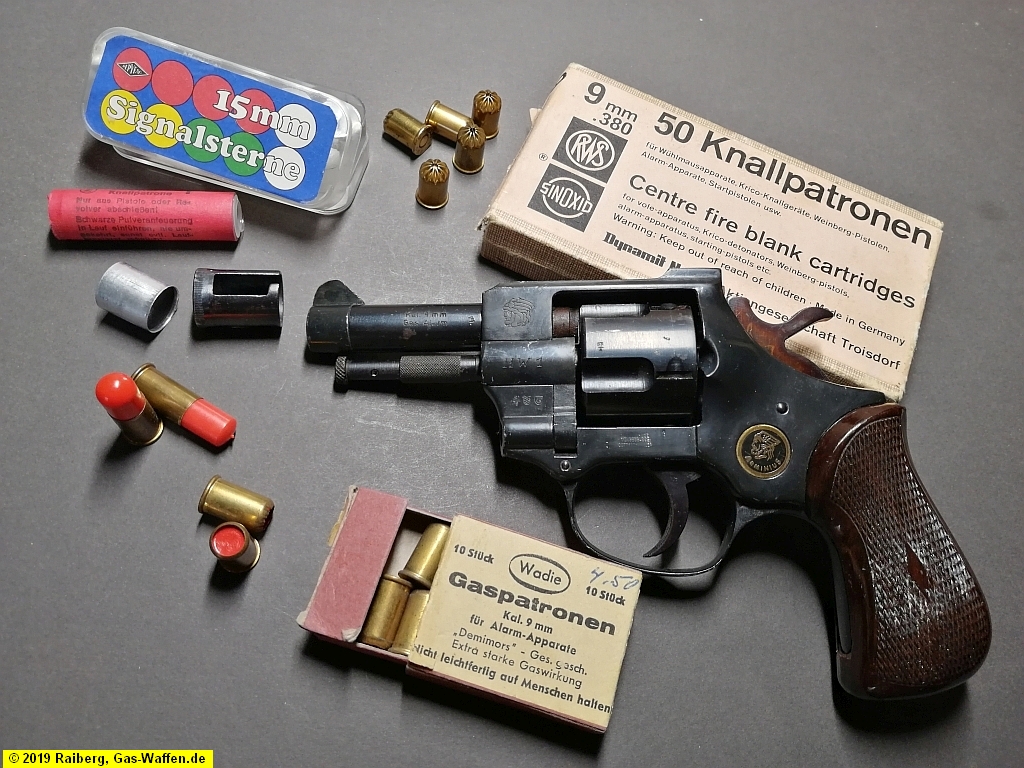

Bild 3.0, mit Knall- und Gaspatronen, Laufaufsatz und Signalsternen
Bei diesem Revolver handelt es sich um einen brünierten Schreckschuss- und Gasrevolver der für das Kaliber 9x17 R Knall eingerichtet ist. Auf der Verpackung wird er als Start- Gas- Alarm-Revolver angegeben. Er hat eine ausschwenkbare Trommel mit gefedertem Sternausstoßer, die Trommel ist für fünf Patronen eingerichtet. Sie hat erweiterte Bohrungen, so dass auch die längeren Korth-Gaspatronen genutzt werden konnten. Der Revolver hat einen Spannabzug mit Rücksprungsicherung, was auch als Rückspringerschloss benannt ist, was bedeutet, dass nach jedem Schuss der Hahn zurückspringt und durch eine Sicherung gehalten wird, so dass bei einem Sturz der Hahn (in diesem Fall) nicht auf den Schlagbolzen schlägt und dadurch das Zündhütchen zündet. Die Sicherung löst sich nur wenn der Abzug gezogen wird oder wenn der Hahn gespannt wird. Die Trommel, der Hahn und weitere bewegliche Teile sind aus Stahl gefertigt, das Griffstück besteht aus Zinkspritzguss und der Griff aus braunem Kunststoff.
Die Laufsperre
Im hinteren Drittel befindet sich eine Laufsperre, dabei handelt es sich um einen Stahlstift der senkrecht mittig eingebracht ist. Die Reinigung ist hier sehr schwer, da in der Mündung zusätzlich eine Stahlplatte mit drei Löchern eingebracht ist.
Bild 3.1, rechts, Seriennummer
Bild 3.2, links weitere Beschriftung und Plakette
Bild 3.3, Blick zur Mündung mit Lochplatte als Laufsperre Bild 3.4, Laufaufsatz, aus Katalog Burgsmüller 1964
Laufaufsatz für Signalsterne
Mit diesem Modell konnten Signalsterne abgeschossen werden, da es einen besonderen Laufaufsatz gab, dieser funktioniert mit dem Bajonett-Verschluss, er wird auf die Mündung aufgesteckt, hierzu hat er oben eine Aussparung die sich um das Korn schieben lässt. Jetzt muss er nur noch nach links gedreht werden und verriegelt dadurch.
Bilder 3.11 und 3.12, hier habe ich diesen Revolver nochmals. Ich hatte tatsächlich gedacht, dass ich diesen Laufaufsatz wohl nie, zumindest nicht so schnell bekommen würde, Irrtum. Wie man erkennen kann, befindet sich starke Korrosion ca. 1 cm hinter der Mündung und am Korn. Das kommt von dem Laufaufsatz, den ich so mit diesem Revolver erworben hatte. Mir ist zwar an diesem Revolver etwas aufgefallen, aber da es ein größeres Konvolut war, hatte ich zunächst nicht so genau hingeschaut und die Freude war nicht gering, als ich den Laufaufsatz bemerkte. Ja, es können doch auch die kleinen Dinge sein die Freude bereiten.
Bild 3.11, rechts Seriennummer
Bild 3.12, Links weitere Beschriftung und Plakette
Bild 3.13, Der Laufaufsatz mit Aussparung Bild 3.14, Laufaufsatz, Aufschubrichtung
Bild 3.15, Blick in die Mündung mit Laufaufsatz.
Hier kann man gut die Laufsperre sehen, die nicht gerade reinigungs- freundlich ist. Es ist auch nicht viel Platz für den Signalstern, der sitzt doch recht knapp im Laufaufsatz.
