Walther, Mod. TPH / Röhm, Mod. RG 9

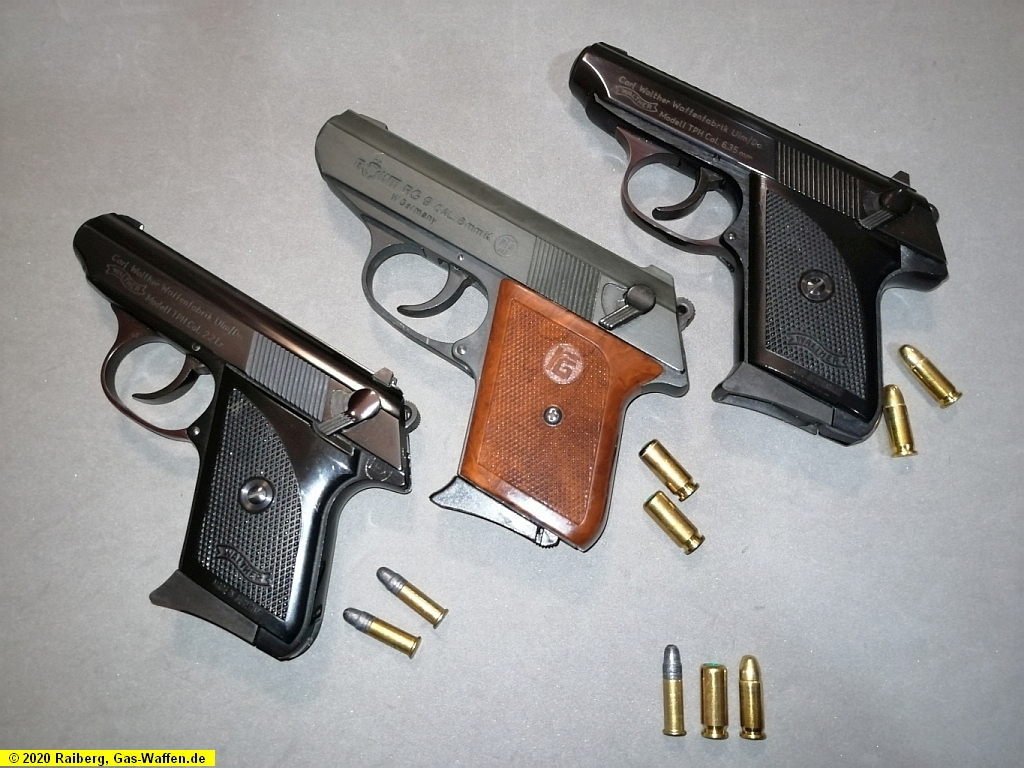

Bild 6.0, Modell TPH und Nachbau der Fa. Röhm, Modell RG 9
Modell TPH
Das Modell TPH (Taschenpistole Hahn) kam 1968 auf den Markt und wurde für die Kaliber .22 LfB und 6,35 mm Browning eingerichtet. Sie unterscheiden sich äußerlich nicht voneinander. Es ist unverkennbar, dass es sich im Prinzip um ein verkleinertes Modell PPK handelt. Bei diesen kleinen Pistolen hat man auf einen Verschlussfang verzichtet, so dass nach dem letzten Schuss der Verschluss wieder durch den Federdruck nach vorne gedrückt wird und somit kraftschlüssig schließt, was bedeutet, dass die Verschlussfeder alleine den Verschluss in vorderster Stellung hält, was einen Masseverschluss ausmacht.
Die Sicherung
Wenn die Pistole gespannt ist und gesichert wird, dann entspannt man dadurch den Hahn und der Abzug wird außer Funktion gesetzt, so dass der Hahn weder von Hand gespannt noch über den Abzug ausgelöst werden kann, eine sichere Sache die auch in den Modellen PP und PPK zu finden sind, jedoch nicht in den jeweiligen SRS-Nachbauten. Eine weitere Sicherung ist die Sperre des Abzugbügels. Wenn sich ein Magazin im Griffstück befindet, dann kann der Abzugbügel den Verschluss nicht entriegeln, was bedeutet, dass zuvor das Magazin entfernt werden muss.
Bild 6.1, TPH und RG 9, rechts
Bild 6.2, TPH und RG 9, links
Zwei TPH und ein Aussehen
Bild 6.11, Mod. TPH, Kal. .22 LfB, rechts
Bild 6.12, Mod. TPH, Kal. .22 LfB, links
Bild 6.21, Mod. TPH, Kal. 6,35 mm Browning, rechts
Bild 6.22, Mod. TPH,
Kal. 6,35 mm Browning, links
Röhm, Modell RG 9
Das Modell RG 9 ist eine kleine und doch recht handliche Taschenpistole die kaum größer ist als das Vorbild und ab 1982 mit der PTB 232 auf den Markt kam. Das hier Modell hat die PTB 413 und kam ab 1985 mit einem geschwächten Patronenlager auf den Markt. Es stammt aus dem Jahr 1990 und das Magazin fasst 6 Patronen im Kaliber 8 mm K. Hier ist sogar die Funktion der Sicherung vom Vorbild übernommen worden. Was nicht mit verbaut wurde ist die Abzugsbügelsperre, die zugleich den Verschluss entriegelt, wenn er nach unten gedrückt wird, so dass man den Verschluss nach hinten zieht und nach oben abheben kann. Die Bauteile dieses Modells sind nicht mit denen der TPH austauschbar.
Bild 6.31, Röhm Mod. RG 9, rechts Bild 6.32, Röhm Mod. RG 9, links
Die Verschlüsse
Die Verschlüsse der TPH weißen lediglich die Unterschiede darin auf, wie sie für die Zentralfeuer- und Randfeuerpatronen angepasst sind und dadurch nicht untereinander austauschbar sind. Das Modell RG 9 hat letztendlich die gleiche Funktionsweise, einschließlich der Sicherungsfunktion mit dem Entspannvorgang durch die Sicherung die sich auf der linken Verschlussseite zeigt.
Bild 6.33, rechte Seite Bild 6.34, linke Seite Bild 6.35, Blick von unten
Die Griffstücke
Die Griffstücke der TPH sind so identisch, dass sie sogar die Magazine tauschen können, aber auf Grund der Munition nicht funktionieren würden; aber wie bereits erwähnt, können die Verschlüsse nicht getauscht werden.
Bild 6.37, Griffstücke, rechte Seite Bild 6.38, Griffstücke, linke Seite
Bild 6.39, Blick auf die Oberseiten Bild 6.41, Magazine mit jeweiliger Munition
Die Magazine
Auch die Magazine unterscheiden sich entsprechend wie hier zu sehen ist, jedoch fassen alle Magazine jeweils 6 Patronen in ihren Kalibern.
Die Munition
Hier auch die Munition Im Vergleich mit verschiedenen Geschossen und Herstellern. Die .22 LfB ist eine Patrone mit Randzündung und die 6,35 mm Browning bzw. die 8 mm K ist eine Patrone mit Zentralzündung.
TPH TPH RG 9
Kaliber: .22 LfB 6,35 mm Browning 8 mm K
metrisch: 5,6 x 15 mm 6,35 x 15,5 mm 8 x 20 mm
Länge: 135 mm 135 mm 145 mm
Höhe: 95 mm 95 mm 995 mm
Breite: 23 mm 23 mm 25 mm
Gewicht: 325 Gramm 325
Gramm 434 Gramm
